Как поставщик ЖК-дисплеев COG (чип на стекле) с многолетним опытом работы в отрасли, я рад поделиться подробным процессом производства ЖК-дисплеев COG. В этом блоге я расскажу вам о каждом этапе, от сырья до конечного продукта, чтобы вы могли понять сложность и точность создания этих высококачественных дисплеев.
1. Подготовка сырья.
Первым шагом в производстве ЖК-дисплея COG является сбор необходимого сырья. Основные компоненты включают стеклянные подложки, жидкие кристаллы, интегральные схемы (ИС), поляризаторы и проводящие пленки.
-
Стеклянные подложки: Для основания ЖК-дисплея необходимо использовать высококачественное стекло. Эти стеклянные подложки тщательно отбираются за их плоскостность, прозрачность и химическую стабильность. Они не должны иметь дефектов, таких как царапины и загрязнения, которые могут повлиять на качество дисплея.
-
Жидкие кристаллы: Жидкие кристаллы являются основным веществом, которое контролирует передачу света на дисплее. Доступны различные типы жидких кристаллов, каждый из которых обладает уникальными свойствами, такими как время отклика, угол обзора и коэффициент контрастности. Мы выбираем наиболее подходящий жидкокристаллический материал, исходя из конкретных требований дисплея, который мы производим.
-
Интегральные схемы (ИС): ИС используются для управления жидкими кристаллами и подачи необходимых электрических сигналов для отображения изображений. Выбор микросхем зависит от разрешения дисплея, требований к интерфейсу и энергопотребления.
-
Поляризаторы: Поляризаторы используются для управления поляризацией света, проходящего через дисплей. Они необходимы для достижения хорошего контраста и видимости.
-
Проводящие пленки: проводящие пленки используются для соединения микросхем со стеклянными подложками и другими компонентами. Они должны иметь хорошую проводимость и адгезию, чтобы обеспечить надежные электрические соединения.
2. Подготовка стеклянной подложки
Когда сырье готово, стеклянные подложки подвергаются ряду подготовительных процессов.
- Очистка: Стеклянные поверхности тщательно очищаются от пыли, грязи и органических загрязнений. Обычно это делается с использованием комбинации химических чистящих средств и деионизированной воды. Для обеспечения высокого уровня чистоты также можно использовать ультразвуковую очистку.
- Формирование узора: Следующий шаг — создание узоров на стеклянных подложках. Обычно это достигается с помощью процесса фотолитографии. На поверхность стекла наносится светочувствительный резист, а затем поверх него накладывается узорчатая маска. Ультрафиолетовый свет пропускается через маску, обнажая резист желаемого рисунка. После проявления открытые участки резиста удаляются, оставляя на стекле узорчатый резист.
- Электродное осаждение: Проводящие материалы, такие как оксид индия и олова (ITO), наносятся на узорчатые стеклянные подложки для формирования электродов. Электроды используются для подачи электрических сигналов на жидкие кристаллы. Для осаждения электродов обычно используются методы физического осаждения из паровой фазы (PVD) или химического осаждения из паровой фазы (CVD).
3. Жидкокристаллическая заливка
После подготовки стеклянных подложек их собирают в ячейку с небольшим зазором между ними. Затем этот пробел заполняется жидкими кристаллами.
- Сборка ячеек: две стеклянные подложки выровнены и склеены между собой с помощью герметика. Герметик образует периметр вокруг подложек, оставляя небольшое отверстие для заполнения жидкими кристаллами.
- Жидкокристаллическая инъекция: жидкие кристаллы впрыскиваются в ячейку через заправочное отверстие с использованием процесса вакуумной инъекции. Вакуум помогает гарантировать, что жидкие кристаллы полностью заполнят зазор между подложками без пузырьков воздуха.
- Уплотнение: после заполнения жидкими кристаллами заправочное отверстие закрывается, чтобы предотвратить утечку жидких кристаллов.
4. Сборка шестерни
Процесс сборки COG (чип на стекле) является одним из наиболее важных этапов в производстве ЖК-дисплея COG.
- IC-склеивание: Интегральные схемы приклеиваются непосредственно на стеклянные подложки. Обычно это делается с использованием анизотропной проводящей пленки (ACF). ACF содержит небольшие проводящие частицы, которые при сжатии под воздействием тепла и давления создают электрические соединения между микросхемой и электродами на стекле.
- Проволочное соединение (если применимо): В некоторых случаях в дополнение к соединению ACF можно использовать проволочное соединение, чтобы обеспечить более надежные электрические соединения. Для подключения микросхемы к электродам на стекле используются тонкие золотые или алюминиевые провода.
- Тестирование: После сборки COG дисплей подвергается серии электрических испытаний, чтобы убедиться в правильности функционирования микросхем и надежности электрических соединений.
5. Крепление поляризатора
Поляризаторы прикреплены к внешним поверхностям стеклянных подложек.
- Выравнивание: поляризаторы тщательно совмещены с молекулами жидких кристаллов на дисплее. Такое выравнивание имеет решающее значение для достижения правильной поляризации света и оптимальной производительности дисплея.
- Ламинирование: Поляризаторы наклеиваются на стеклянную подложку с помощью специального клея. Клей должен иметь хорошую оптическую прозрачность и адгезионные свойства, чтобы обеспечить прочное и долговечное соединение.
6. Окончательная сборка и тестирование.
После установки поляризаторов дисплей подвергается окончательной сборке и тестированию.
- Жилищное собрание: ЖК-дисплей COG собран в корпусе, обеспечивающем механическую защиту и поддержку. Корпус также может содержать разъемы, монтажные отверстия и другие элементы.
- Функциональное тестирование: окончательный дисплей подвергается комплексной серии функциональных тестов, включая тестирование качества дисплея, яркости, контрастности, точности цветопередачи и времени отклика. Любые дефектные дисплеи выявляются и снимаются с производственной линии.
- Визуальный осмотр: Также проводится визуальный осмотр на наличие косметических дефектов, таких как царапины, пятна или неровный дисплей.
Наш ассортимент продукции

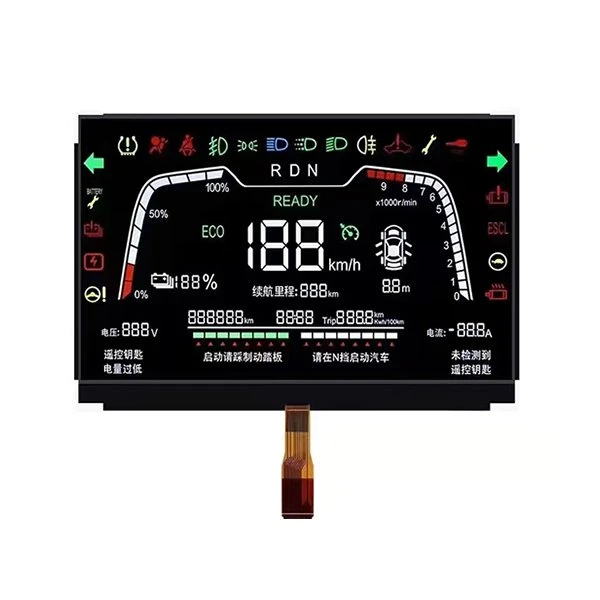

Являясь ведущим поставщиком ЖК-дисплеев COG, мы предлагаем широкий ассортимент дисплеев для удовлетворения разнообразных потребностей наших клиентов. Например, у нас естьЗубчатый ЖК-дисплей 12840модуль St7565r, который представляет собой высокопроизводительный дисплейный модуль с превосходным разрешением и надежностью. Еще одним популярным продуктом является16*2 желто-зеленый монохромный ЖК-дисплей, который широко используется в различных промышленных и потребительских приложениях. У нас также естьCog LCD 6800 и 8080 и серия Spi Interface, который предоставляет гибкие варианты интерфейса для различных системных требований.
Свяжитесь с нами для покупки
Если вы заинтересованы в наших ЖК-дисплеях COG или у вас есть какие-либо особые требования для вашего проекта, мы приглашаем вас связаться с нами для приобретения. Наша команда экспертов готова предоставить вам подробную информацию о продукции, техническую поддержку и конкурентоспособные цены. Мы стремимся предложить продукцию высочайшего качества и отличное обслуживание клиентов. Независимо от того, являетесь ли вы малым бизнесом или крупной корпорацией, у нас есть решения для удовлетворения ваших потребностей в отображении информации.
Ссылки
- «Жидкокристаллические дисплеи: схемы адресации и электрооптические эффекты», К.С. Ли
- «Плоские дисплеи: передовые органические, неорганические и наноматериалы» под редакцией HS Nalwa.
