Привет! Как поставщик ЖК-дисплеев 16x2, я имел немало опыта тестирования этих изящных маленьких экранов. В этом сообщении блога я поделюсь с вами тем, что, по моему мнению, является лучшим способом тестирования ЖК-дисплея 16x2.
Прежде всего, давайте поговорим о том, почему тестирование так важно. Видите ли, ЖК-дисплей 16x2 является важнейшим компонентом многих электронных устройств, от простых проектов DIY до более сложных промышленных приложений. Если дисплей не работает должным образом, это может привести к разного рода проблемам, таким как неправильные показания или отсутствие взаимодействия с пользователем. Поэтому очень важно убедиться, что он находится в отличной форме, прежде чем он будет использован в продукте.
Предтестовые проверки
Прежде чем приступить к фактическому тестированию, вам нужно сделать несколько вещей. Сначала осмотрите дисплей. Ищите любые очевидные признаки повреждений, например трещины на экране или погнутые контакты. Треснувший экран — это явный признак того, что дисплей не будет работать должным образом, а погнутые контакты могут вызвать проблемы с подключением.
Затем проверьте техническое описание ЖК-дисплея 16x2. В техническом описании содержится вся необходимая техническая информация, такая как рабочее напряжение, конфигурация контактов и протокол связи. Знание этих деталей необходимо для правильной настройки теста.
Включение дисплея
После того как вы выполнили предварительные проверки, пришло время включить дисплей. Подключите дисплей к источнику питания, рабочее напряжение которого соответствует указанному в таблице данных. Обычно ЖК-дисплеи 16x2 работают при напряжении 5 В, но всегда лучше перепроверить.
Подключая питание, убедитесь, что положительные и отрицательные клеммы подключены правильно. Изменение полярности может привести к поломке дисплея, а это определенно не то, что вам нужно. Если после включения загорится подсветка, это хороший знак. Но пока не слишком волнуйтесь; работа подсветки не обязательно означает, что на дисплее будут правильно отображаться символы.
Тестирование отображения символов
Один из наиболее распространенных способов протестировать ЖК-дисплей 16x2 — использовать микроконтроллер, например Arduino. Arduino великолепен, потому что он прост в использовании и имеет множество библиотек, которые упрощают взаимодействие с ЖК-дисплеем.
Вот простое пошаговое руководство по тестированию отображения символов с помощью Arduino:
- Подключите дисплей к Arduino: обратитесь к таблице данных, чтобы подключить контакты дисплея к соответствующим контактам Arduino. Обычно вам необходимо соединить контакты питания (VSS, VDD, V0), контакты управления (RS, RW, E) и контакты данных (D4–D7).
- Напишите простой эскиз: вы можете использовать библиотеку LiquidCrystal в Arduino, чтобы написать скетч, отображающий текст на экране. Вот базовый пример:
#include <LiquidCrystal.h> // инициализируем библиотеку номерами выводов интерфейса LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { // устанавливаем количество столбцов и строк ЖК-дисплея: lcd.begin(16, 2); // Выводим сообщение на ЖК-дисплей. lcd.print("Привет, мир!"); } void Loop() { // Здесь ничего не делать }- Загрузите эскиз: Подключите Arduino к компьютеру, откройте Arduino IDE и загрузите эскиз на плату. Если все настроено правильно, вы должны увидеть текст «Hello, World!» на ЖК-дисплее 16x2.
Тестирование контраста
Контрастность дисплея также является важным фактором. Регулировать контрастность можно с помощью потенциометра, подключенного к выводу V0 дисплея. Медленно поворачивайте потенциометр и наблюдайте, как символы на экране становятся более четкими или блеклыми. Вам нужно найти золотую середину, где символы легко читаются.
Тестирование подсветки
Подсветка — это то, что делает дисплей видимым в условиях низкой освещенности. Чтобы проверить подсветку, вы можете просто выключить свет в комнате и посмотреть, читается ли дисплей. Вы также можете изменять интенсивность подсветки, используя переменный резистор последовательно с источником питания подсветки.
Тестирование различных интерфейсов связи
Некоторые ЖК-дисплеи 16x2 поддерживают различные интерфейсы связи, например Cog LCD 6800 и 8080 и серии Spi Interface.Cog LCD 6800 и 8080 и серия Spi Interface. Чтобы протестировать эти интерфейсы, вам необходимо соответствующим образом скорректировать свой код и соединения.
Например, если вы используете интерфейс SPI, вам потребуется использовать соответствующую библиотеку SPI в коде вашего микроконтроллера. Обязательно внимательно следуйте инструкциям таблицы данных при настройке интерфейса связи.
Тестирование специальных функций

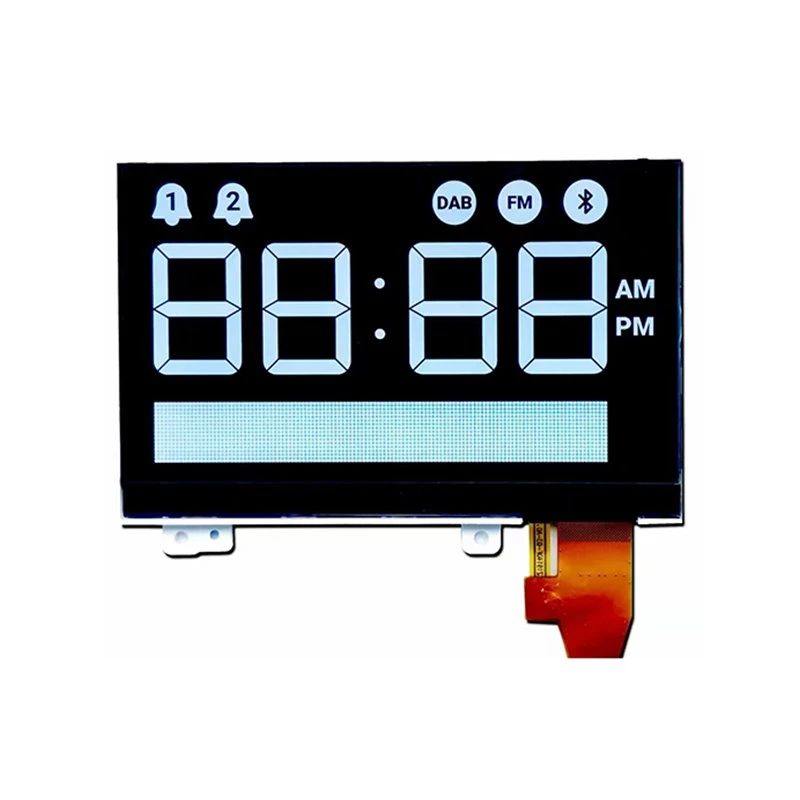

Некоторые ЖК-дисплеи 16x2 оснащены специальными функциями, например, ЖК-дисплей VA с символьными зубчатыми точками 128*64.VA ЖК-символ Cog Dot 128*64 дисплей. Эти функции могут включать генерацию пользовательских символов или прокрутку текста.
Чтобы протестировать генерацию пользовательских символов, вам потребуется использовать в коде соответствующие команды для определения и отображения пользовательских символов. Для прокрутки текста вы можете написать в коде цикл, который перемещает текст по экрану.
Тестирование долгосрочной надежности
Кратковременного тестирования дисплея может быть недостаточно. Вам также следует проверить дисплей на долгосрочную надежность. Это может включать в себя непрерывную работу дисплея в течение нескольких дней или недель и мониторинг любых признаков сбоя, таких как мерцание или потеря символов.
Заключение
Итак, вот оно! Лучший способ протестировать ЖК-дисплей 16x2 включает в себя сочетание предварительных проверок, включения дисплея, тестирования символьного дисплея, контрастности, подсветки, различных интерфейсов связи, специальных функций и долгосрочной надежности.
Если вы ищете высококачественные ЖК-дисплеи 16x2, такие как наш16*2 желто-зеленый монохромный ЖК-дисплей, не стесняйтесь обращаться. Мы всегда рады помочь вам с закупками и ответить на любые ваши вопросы. Являетесь ли вы любителем, работающим над небольшим проектом, или бизнесом, которому нужны оптовые заказы, мы предоставим вам всю необходимую информацию.
