Как опытный поставщик дисплеев с интерфейсом Mipi, я столкнулся с многочисленными вопросами относительно максимального разрешения, поддерживаемого этим интерфейсом. В этом блоге я углублюсь в технические аспекты, факторы, влияющие на разрешение, и реальные последствия разрешения дисплея интерфейса Mipi.
Понимание интерфейса Mipi
Интерфейс процессора мобильной индустрии (Mipi) — это набор стандартов, разработанных Mipi Alliance для удовлетворения уникальных требований мобильных устройств. Он включает в себя множество интерфейсов, включая Mipi DSI (последовательный интерфейс дисплея), который широко используется для подключения дисплеев к мобильным процессорам. Mipi DSI предлагает высокоскоростное, экономичное и гибкое решение для передачи данных изображения с процессора на дисплей.
Технические ограничения интерфейса Mipi для разрешения
Максимальное разрешение, поддерживаемое интерфейсным дисплеем Mipi, в первую очередь определяется несколькими техническими факторами. Во-первых, решающую роль играет пропускная способность канала Mipi DSI. Стандарт Mipi DSI поддерживает различные конфигурации полос, такие как 1-полосная, 2-полосная, 4-полосная и т. д. Каждая полоса имеет определенную скорость передачи данных, а общая пропускная способность представляет собой сумму скоростей передачи данных всех активных полос.
Например, в стандарте Mipi DSI 1.2 одна линия может поддерживать скорость передачи данных до 1 Гбит/с. При 4-полосной конфигурации общая пропускная способность может достигать 4 Гбит/с. Более высокие разрешения требуют большей пропускной способности для своевременной передачи большого объема данных изображения. Дисплей Full HD (1920×1080) с частотой обновления 60 Гц требует передачи значительного объема данных в секунду. Количество пикселей на дисплее Full HD составляет 1920×1080 = 2 073 600 пикселей. При частоте 60 Гц это означает, что каждую секунду необходимо передавать 2 073 600 × 60 = 124 416 000 пикселей. Каждый пиксель обычно состоит из нескольких цветовых компонентов (например, RGB), поэтому объем данных значителен.
Другим фактором является вычислительная мощность исходного устройства. Процессор или контроллер, который управляет дисплеем интерфейса Mipi, должен быть способен генерировать и отправлять данные изображения с высоким разрешением с необходимой скоростью. Если процессор недостаточно мощный, он может не справиться с требованиями передачи данных дисплея с высоким разрешением, что приведет к таким проблемам, как разрыв экрана или пропуск кадров.
Сама панель дисплея также имеет ограничения. Шаг пикселя, расстояние между соседними пикселями, влияет на максимально достижимое разрешение. Меньший шаг пикселей обеспечивает более высокое разрешение, но производство таких панелей более сложное и дорогостоящее. Кроме того, электрические характеристики панели, такие как время отклика жидких кристаллов ЖК-панели, могут ограничивать частоту обновления и, следовательно, максимальное практическое разрешение.
Реальные примеры разрешения дисплея интерфейса Mipi
На рынке мы можем найти широкий ассортимент дисплеев с интерфейсом Mipi с различным разрешением. Например, наш2,8-дюймовый TFT ЖК-экран 240*320 ST7789 Интерфейс MCU Маленький экран— популярный выбор для приложений, где достаточно компактного дисплея с относительно низким разрешением. Этот дисплей предлагает простое и экономичное решение для таких проектов, как портативные устройства, небольшие панели управления и т. д.

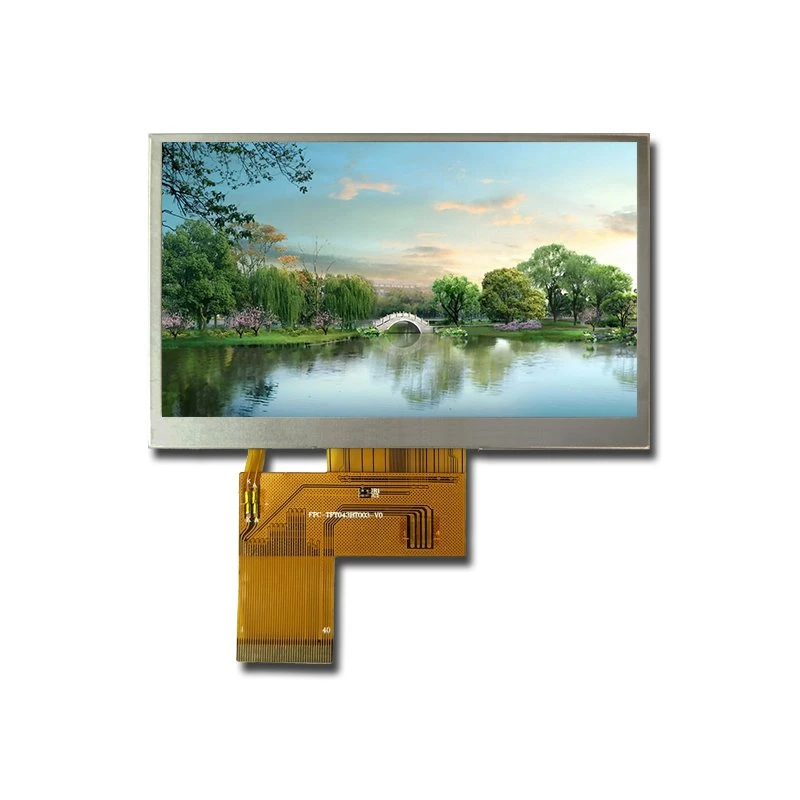

С другой стороны, мы также предлагаем4,3-дюймовый TFT-ЖК-экран с интерфейсом RGB 480 × 320 пикселей, что обеспечивает немного более высокое разрешение и большую область просмотра. Этот дисплей подходит для приложений, требующих немного большей детализации, таких как автомобильные информационно-развлекательные системы или дисплеи промышленного управления.
Для еще более компактных форм-факторов нашиTFT 1,77 дюйма ST7735предлагает уникальный вариант. Несмотря на свой небольшой размер, он по-прежнему может обеспечивать достойное визуальное восприятие для таких приложений, как носимые устройства или небольшие датчики Интернета вещей.
Раздвигая границы: дисплеи с интерфейсом Mipi высокого разрешения
В последние годы на рынках мобильной связи и бытовой электроники наблюдается тенденция к использованию дисплеев с более высоким разрешением. Многие смартфоны высокого класса теперь оснащены дисплеями Quad HD (2560×1440) или даже 4K (3840×2160), подключенными через Mipi DSI. Эти дисплеи с высоким разрешением обеспечивают потрясающую четкость изображения и детализацию, улучшая удобство работы пользователя при таких действиях, как просмотр видео, игры или просмотр изображений высокого качества.
Однако достижение такого высокого разрешения с помощью дисплеев с интерфейсом Mipi требует передовых технологий и тщательного проектирования. Производителям необходимо оптимизировать конфигурацию канала Mipi DSI, использовать высокопроизводительные процессоры и разработать передовые технологии панелей дисплея. Например, в некоторых дисплеях используются такие методы, как совместное использование пикселей или субпиксельный рендеринг, чтобы увеличить воспринимаемое разрешение без значительного увеличения количества физических пикселей.
Рекомендации по выбору правильного разрешения
При выборе дисплея с интерфейсом Mipi для конкретного приложения важно учитывать несколько факторов, помимо максимально поддерживаемого разрешения. Частота обновления является важным фактором. Более высокая частота обновления, например 120 Гц или 144 Гц, обеспечивает более плавное движение и уменьшает размытость изображения, что особенно важно для игр или динамичного видеоконтента. Однако более высокая частота обновления также требует большей пропускной способности и мощности.
Потребляемая мощность является еще одним важным фактором. Дисплеи с высоким разрешением обычно потребляют больше энергии, чем дисплеи с низким разрешением. Это может стать серьезной проблемой для устройств с батарейным питанием, таких как смартфоны, планшеты или носимые устройства. Производителям необходимо найти баланс между потребностью в изображениях высокого разрешения и энергопотреблением устройства.
Стоимость дисплея также имеет большое значение. Дисплеи с более высоким разрешением обычно дороже в производстве из-за необходимости использования передовых технологий и материалов. Для приложений, чувствительных к затратам, дисплей с более низким разрешением может быть более практичным выбором.
Заключение и призыв к действию
В заключение отметим, что на максимальное разрешение, поддерживаемое интерфейсным дисплеем Mipi, влияет множество факторов, включая пропускную способность, вычислительную мощность и технологию панели дисплея. Несмотря на то, что технология постоянно развивается, позволяя достигать все более высоких разрешений, важно выбрать правильное разрешение, исходя из конкретных требований приложения.
Если вы ищете дисплей с интерфейсом Mipi, мы здесь, чтобы помочь. Наша команда экспертов может помочь вам выбрать наиболее подходящий дисплей для вашего проекта с учетом вашего разрешения, частоты обновления, энергопотребления и требований к стоимости. Нужен ли вам небольшой дисплей с низким разрешением для простого устройства IoT или высококачественный дисплей с высоким разрешением для флагманского смартфона, у нас есть решения. Свяжитесь с нами сегодня, чтобы начать процесс закупок и переговоров, и давайте работать вместе, чтобы воплотить ваш проект в жизнь.
