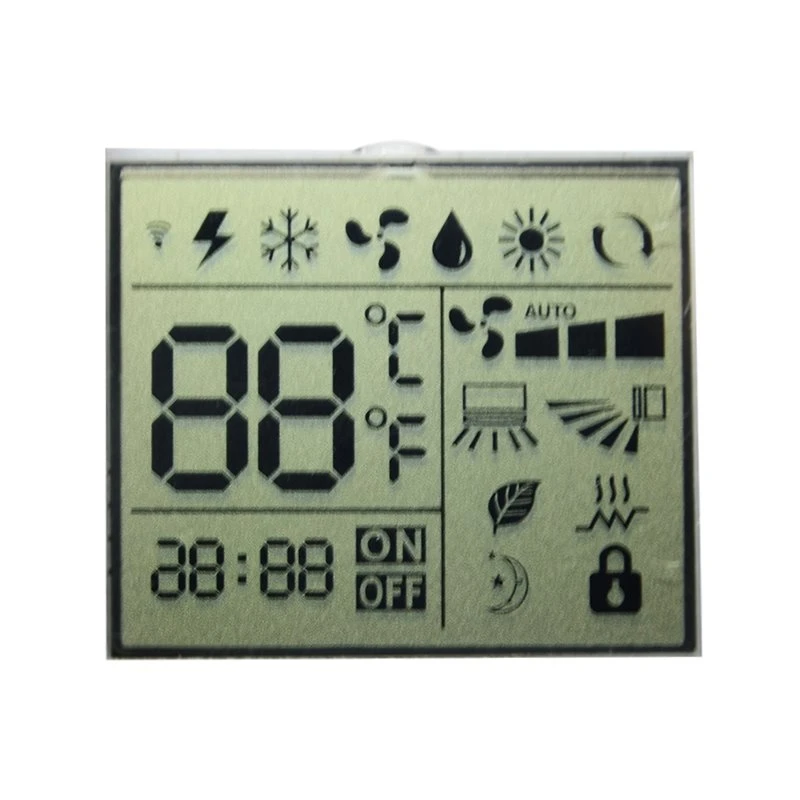

Каков практический принцип сегментированного ЖК-дисплея? Что означают линии COM и SEG?

На самом деле связь между формами сигналов и жидкокристаллическим дисплеем очень проста. Просто помните, что жидкий кристалл не может добавлять постоянный ток. Все формы сигналов используются для создания сигнала управляющего напряжения переменного тока. Хотя формы сигналов COM и SEG кажутся сложными, на самом деле они очень просты. COM — это последовательность. Последовательность сканирующих импульсов появляется снова и снова. Может ли он загореться или нет, зависит только от соотношения наложенной разницы давлений между сигналами COM и SEG.

Например, микросхема драйвера COM и SEG со смещением 1/2 3 В будет освещать жидкий кристалл только тогда, когда COM равно 3 В, а SEG равно 0 В или когда COM равно 0 В, а SEG равно 3 В, и это не загорится при других обстоятельствах.

Смещение относится к коэффициенту смещения жидкого кристалла. Проще говоря, он указывает количество ступеней управляющего напряжения. 1/2 смещения 3 В имеет три напряжения: 3 В 1,5 В 0 В. 3v 1/3bias имеет четыре напряжения: 3v 2v 1v 0v, но все они представляют собой жидкокристаллические блоки 3v. Загорайтесь, теперь вы знаете, что могут вычислить смещение 1/2 и 1/3. Чем больше число смещения, тем более очевидна разница между светлым и неосвещенным светом, что улучшает контраст между светлым и выключенным светом.

Конкретной информации в этой области не так уж и много. Фактически, чтение спецификаций различных микросхем драйверов ЖК-дисплея — самый быстрый способ.
